PIX 是 Microsoft 为 Windows 开发人员提供的性能调优和调试工具。此工具提供了一系列用于分析应用程序性能的模式，并包括从应用程序中捕获 DirectX 项目的帧以进行调试的功能。
使用 PIX 可调查 Windows 64位 (x86_64) 独立平台或通用 Windows 平台应用程序中的问题。
要安装 PIX，请下载并运行 Microsoft PIX 安装程序，按照说明进行操作。
有关 PIX 的更多信息，请参阅 Microsoft 的 PIX 说明 (Introduction) 和 PIX 文档 (Documentation)。
应使用已构建的 Unity 应用程序版本来捕获帧，而不是使用 Unity Editor 中运行的版本。这是因为需要从 PIX 中启动目标应用程序来才能捕获 GPU 帧。
使用开发版可为 PIX 添加额外的信息，从而使得场景捕获操作更加容易。
要在 PIX 中使用源代码调试着色器，必须将以下 pragma 插入到着色器代码中：#pragma enable_d3d11_debug_symbols
以下演练程序使用一个基本示例演示整个操作过程。
2.在顶部菜单中，选择 Assets > Create > Shader > Standard Surface Shader。此时将在 Project 文件夹中创建一个新的着色器文件。
3.选择着色器文件，然后在 Inspector 窗口中单击 Open。此时将在脚本编辑器中打开着色器文件。将 #pragma enable_d3d11_debug_symbols 插入到着色器代码中的其他 #pragma 行下面。
4.创建新的材质（菜单：__Assets__ > Create > __Material__）。
5.在 Material Inspector 窗口中，选择 Shader 下拉选单，选择 __Custom__，然后选择刚创建的着色器。
6.创建 3D 立方体游戏对象（菜单：__GameObject__ > 3D Object > __Cube__）。
7.将新材质分配给新的游戏对象。要执行此操作，请将材质从 Project 窗口拖到 3D 立方体上。

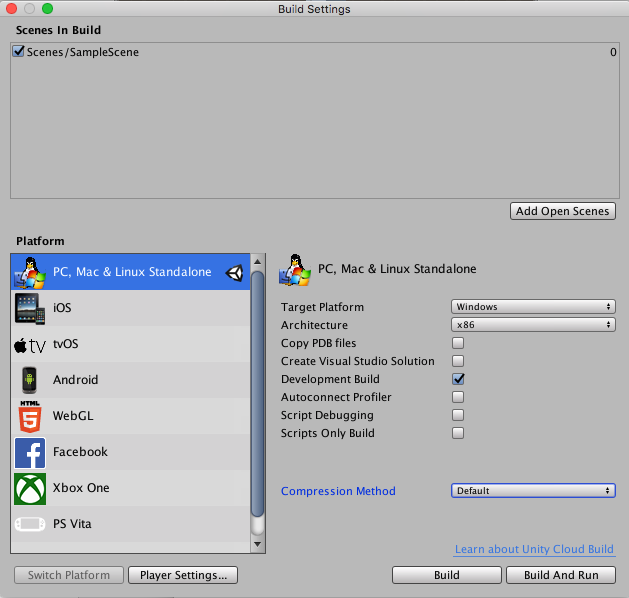

1.选择 File > Build Settings__，然后在 Platform__ 下选择 PC, Mac & Linux Standalone。将 Target Platform 设置为 Windows__，将 Architecture__ 设置为 x86_64__，然后单击 Development Build__ 复选框。
2.单击 Build。
3.启动 PIX。
4.单击 Home__，然后单击 Connect__。
5.选择计算机 localhost 以使用您的 PC 进行捕获，然后单击 Connect。

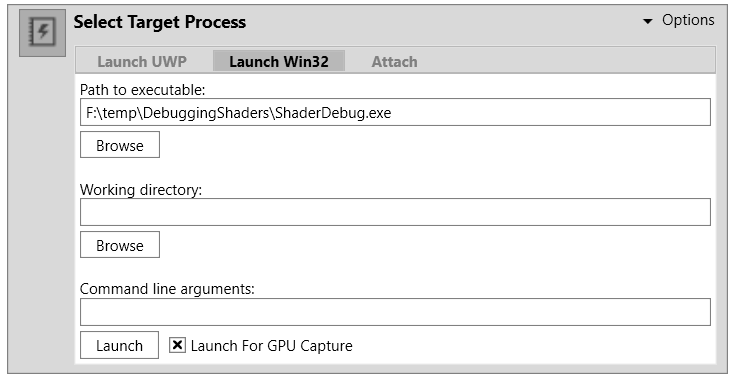

6.在 Select Target Process 对话框中，选择 Launch Win32 选项卡，然后使用 Browse 按钮选择应用程序的可执行文件。注意，这里的“Win32”表示非 UWP 应用程序；您的应用程序文件必须是 64 位二进制文件。
7.启用 Launch for GPU Capture__，然后使用 Launch__ 按钮启动应用程序。

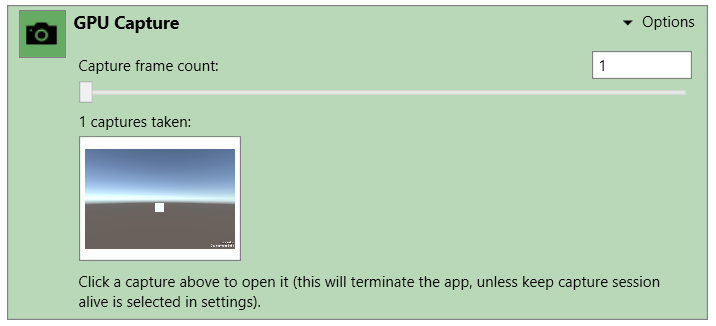

8.照常使用应用程序，直到准备好捕获帧。要捕获帧，请按键盘上的 Print Screen 键，或单击 GPU Capture 面板上的摄像机图标。在面板中将显示捕获的缩略图。要打开捕获结果，请单击缩略图。
9.要开始分析捕获结果，请单击突出显示的文本或菜单栏上的小 Play 图标。

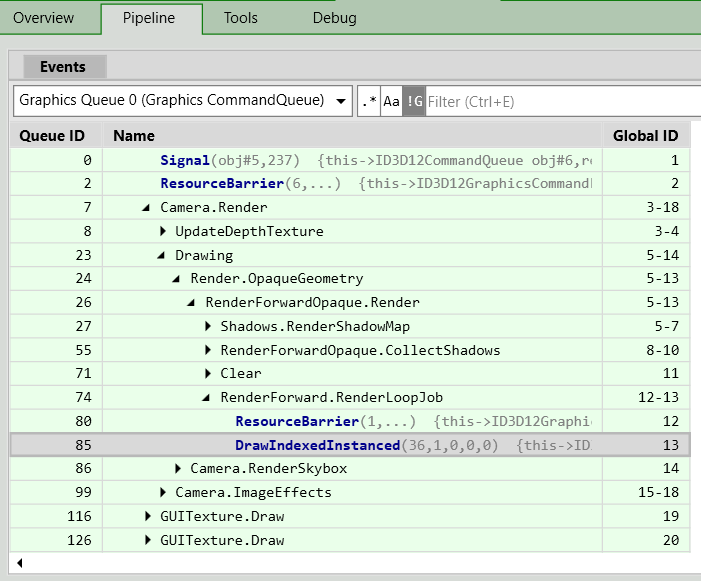

10.选择 Pipeline __ 选项卡，然后使用 Events__ 窗口导航到您感兴趣的绘图调用。

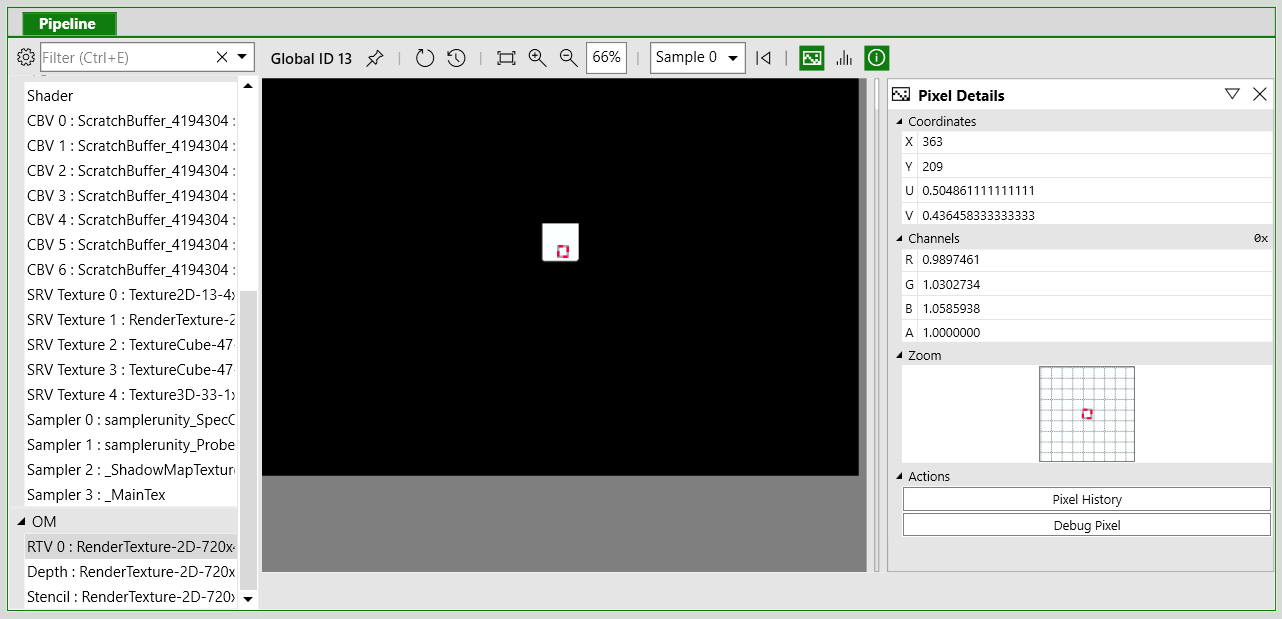

11.在 Pipeline 选项卡的下半部分，从 OM (Output Merger) 列表中选择一个渲染目标以查看绘制调用的输出。在要调试的对象上选择一个像素。请注意，为了查找感兴趣的绘制调用，一种方法是可以右键单击像素以查看绘制调用历史记录。
12.在 Pixel Details 面板上选择 Debug Pixel。

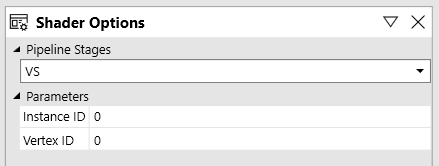

13.在调试面板上，使用 Shader Options 选择要调试的着色器阶段。
14.使用工具栏或键盘快捷键逐步执行代码。
有关使用 PIX 调试着色器的更多信息，请参阅 Microsoft 的视频系列 Windows 上的 PIX (PIX on Windows)，尤其是第 5 部分 - Debug 选项卡 (Part 5 - Debug Tab)。
有关 PIX 中的 GPU 捕获的更多信息，请参阅 Microsoft 的 GPU 捕获 (GPU Captures) 文档。
