视觉树

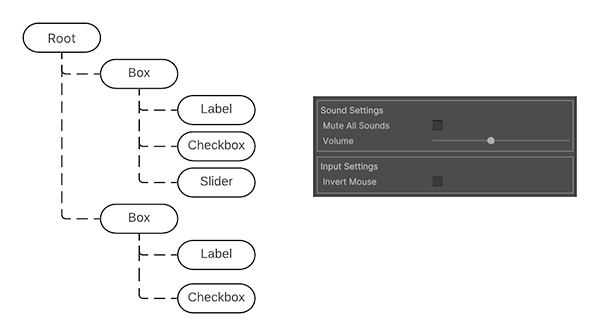

UI 工具包中最基本的构建块是视觉元素。视觉元素被组织为具有父子关系的层级结构树。下图显示了层级结构树的简化示例，以及 UI 工具包中的渲染结果。

视觉元素

VisualElement 类是视觉树中所有节点的公共基类。VisualElement 基类包含所有控件共有的属性，如样式、布局数据、事件处理程序等。视觉元素可以有子级和后代视觉元素。例如，在上图中，Box 视觉元素具有三个子视觉元素：Label、Checkbox 和 Slider。

您可以通过样式表自定义视觉元素的外观。还可以使用事件回调修改视觉元素的行为。

VisualElement 派生出若干定义了额外行为和功能的子类，如控件。UI 工具包提供了各种具有特定行为的内置控件。例如，以下项目是可用的内置控件：

• Buttons（按钮）
• Toggles（开关）
• Text input fields（文本输入字段）

您还可以将视觉元素组合在一起并修改其行为以创建自定义控件。有关内置控件的列表，请参阅控件参考页面。

面板

面板是视觉树的父级对象。视觉树必须连接到面板才能渲染其中的视觉元素。所有面板都属于一个窗口，例如一个编辑器窗口。该面板还处理焦点控制和视觉树的事件调度。

视觉树中的每个元素都包含对包含视觉树的面板的直接引用。为了验证 VisualElement 是否已连接到面板，可以测试此元素的 panel 属性。当视觉元素未连接时，测试将返回 null。

绘制顺序

视觉树中元素的绘制顺序遵循深度优先搜索。子视觉元素显示在父元素之上。子元素也按同级列表的顺序绘制。绘制顺序如下：

1.顶级视觉元素。 2.该视觉元素的第一个子元素。 3.后代元素的子元素。

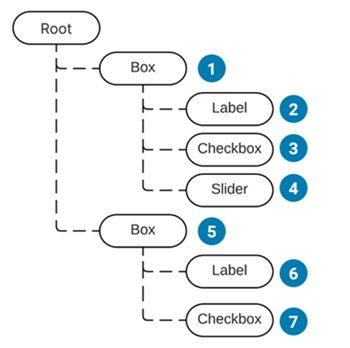

下图显示了上一示例的绘制顺序：

要更改视觉元素绘制顺序，请使用以下函数：

• BringToFront()
• SendToBack()

对于同级视觉元素，请使用以下函数：

• PlaceBehind()
• PlaceInFront()

坐标和位置系统

UI 工具包使用强大的布局系统，根据其样式属性中的布局参数自动计算各个元素的位置和大小。有关更多信息，请参阅布局引擎页面。

UI 工具包有两种坐标：

• 相对：相对于元素计算位置的坐标。布局系统计算元素的位置，然后添加坐标作为偏移量。子元素可以影响父元素的位置，因为布局引擎在计算元素位置时会考虑它们。
• 绝对：相对于父元素的坐标。这样就绕过了自动布局计算，直接设置了元素的位置。同一父级下的子元素对元素的位置没有影响。同样，该元素不会影响同一父级下其他同级元素的位置和大小。

每个视觉元素确定用于计算其位置的坐标系。您可以在元素样式表中配置要使用的坐标系。

下面的代码演示如何通过代码设置一个视觉元素的坐标空间和位置：

    var newElement = new VisualElement();
        newElement.style.position = Position.Relative;
        newElement.style.left = 15;
        newElement.style.top = 35;

元素的原点是其左上角。

布局系统为每​​个元素计算 VisualElement.layout 属性 (type Rect)，其中包括元素的最终位置。这会考虑元素的相对或绝对位置。

layout.position 以点 (point) 表示，相对于其父级的坐标空间。

每个 VisualElement 都有一个变换属性 (ITransform)，您可以使用它为元素的位置和旋转添加额外的局部偏移。偏移量并不在计算的布局属性中表示。默认情况下，transform 是标识。

使用 worldBound 属性检索 VisualElement 的最终窗口空间坐标，同时考虑布局位置和变换。此位置包括窗口标题的高度。

示例

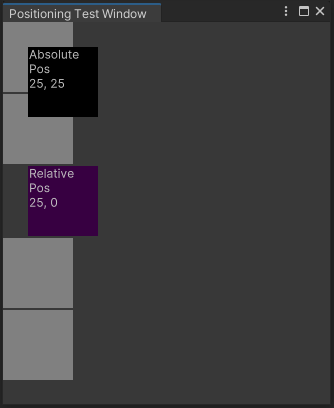

以下代码示例演示了相对定位和绝对定位之间的区别。它使用自动布局系统将一些方框添加到窗口并计算它们的位置。一个方框演示 25 px 的相对偏移，而另一个方框演示 25 px, 25 px 的绝对位置。

要查看此示例运行效果，请执行以下操作：

1.在 Assets > Scripts > Editor 下，创建一个 C# 脚本，名为 PositioningTestWindow。 2.将下方的代码复制到 C# 脚本。 3.从编辑器工具栏中，选择 Window > UI Toolkit > Positioning Test Window。

using UnityEditor;
using UnityEngine;
using UnityEngine.UIElements;

public class PositioningTestWindow : EditorWindow
{
    [MenuItem("Window/UI Toolkit/Positioning Test Window")]
    public static void ShowExample()
    {
        var wnd = GetWindow<PositioningTestWindow>();
        wnd.titleContent = new GUIContent("Positioning Test Window");
    }

    public void CreateGUI()
    {
        for (int i = 0; i < 2; i++)
        {
            var temp = new VisualElement();
            temp.style.width = 70;
            temp.style.height = 70;
            temp.style.marginBottom = 2;
            temp.style.backgroundColor = Color.gray;
            rootVisualElement.Add(temp);
        }

        // 相对定位
        var relative = new Label("Relative\nPos\n25, 0");
        relative.style.width = 70;
        relative.style.height = 70;
        relative.style.left = 25;
        relative.style.marginBottom = 2;
        relative.style.backgroundColor = new Color(0.2165094f, 0, 0.254717f);
        rootVisualElement.Add(relative);

        for (int i = 0; i < 2; i++)
        {
            var temp = new VisualElement();
            temp.style.width = 70;
            temp.style.height = 70;
            temp.style.marginBottom = 2;
            temp.style.backgroundColor = Color.gray;
            rootVisualElement.Add(temp);
        }

        // 绝对定位
        var absolutePositionElement = new Label("Absolute\nPos\n25, 25");
        absolutePositionElement.style.position = Position.Absolute;
        absolutePositionElement.style.top = 25;
        absolutePositionElement.style.left = 25;
        absolutePositionElement.style.width = 70;
        absolutePositionElement.style.height = 70;
        absolutePositionElement.style.backgroundColor = Color.black;
        rootVisualElement.Add(absolutePositionElement);
    }
}

坐标系之间的变换

VisualElement.layout.position 和 VisualElement.transform 属性用于定义如何在局部坐标系和父坐标系之间进行转换。

VisualElementExtensions 静态类提供了以下扩展方法在坐标系之间转换点和矩形：

• WorldToLocal 将 Vector2 或 Rect 从 Panel 空间转换为元素内的参照。
• LocalToWorld 将 Vector2 或 Rect 转换为 Panel 空间参照。
• ChangeCoordinatesTo 将 Vector2 或 Rect 从一个元素的局部空间转换为另一个元素的局部空间。
