TreeView
本页面的信息假定读者已基本了解 IMGUI（即时模式 GUI）的概念。有关 IMGUI 和自定义 Editor 窗口的信息，请参阅扩展 Editor 和 IMGUI Unity 博客。
TreeView 是一个 IMGUI 控件，用于显示可以展开和折叠的层级数据。使用 TreeView 可为 Editor 窗口创建高度定制化的列表视图和多列表格，并可将其与其他 IMGUI 控件和组件结合使用。
请参阅 Unity Scripting API 文档的 TreeView 页面以了解可用的 TreeView API 函数。
请注意，TreeView 不是树数据模型。可以使用所需的任何树数据结构来构造 TreeView。这可以是 C# 树模型，也可以是基于 Unity 的树结构，如 Transform 层级视图。
为了处理 TreeView 的渲染，需要确定一个扩展项（称为行）列表。每一行代表一个 TreeViewItem。每个 TreeViewItem 都包含父子信息，此信息可供 TreeView 用来处理导航（按键和鼠标输入）。
TreeView 有一个单独的根 TreeViewItem，此项是隐藏的，不会出现在 Editor 中。此项是所有其他项的根。
重要的类和方法
除了 TreeView 本身之外，最重要的类是 TreeViewItem 和 TreeViewState。
TreeViewState (TreeViewState) 包含与 Editor 中的 TreeView 字段交互时更改的状态信息，例如选择状态、展开状态、导航状态和滚动状态。TreeViewState 是唯一可序列化的状态。TreeView 本身不可序列化，而是根据构造或重载时所代表的数据进行重建。将 TreeViewState 添加为 EditorWindow 派生类中的字段，可确保在重新加载脚本或进入播放模式时不会丢失用户更改的状态（有关如何执行此操作的信息，请参阅关于扩展 Editor 的文档）。如需查看包含 TreeViewState 字段的类的示例，请参阅下面的示例 1：简单 TreeView。
TreeViewItem (TreeViewItem) 包含有关单个 TreeView 项的数据，用于在 Editor 中构建树结构的表示。每个 TreeViewItem 必须以唯一的整数 ID（在 TreeView 中的所有项中是唯一的）进行构造。此 ID 用于在树中查找项、选择状态、展开状态和导航。如果树表示 Unity 对象，应为每个对象使用 GetInstanceID 作为 TreeViewItem 的 ID。在 Editor 中重新加载脚本或进入播放模式时，在 TreeViewState 中使用这些 ID 可以保持用户更改的状态（例如展开的项）。
所有 TreeViewItems 都有一个 depth 属性，表示视觉缩进。请参阅下面的初始化 TreeView 示例以了解更多信息。
BuildRoot (BuildRoot) 是 TreeView 类的单个抽象方法，必须实现该方法才能创建 TreeView。使用此方法可以创建树的根项。每次对树调用 Reload 时都会调用此方法。对于使用小数据集的简单树，应在 BuildRoot 中的根项下创建 TreeViewItems 的整个树。对于非常大的树，在每次重新加载时创建整个树不是最佳选择。在这种情况下，应先创建根，然后重写 BuildRows 方法，仅创建当前行的项。如需查看 BuildRoot 的用法示例，请参阅下面的示例 1：简单 TreeView。
BuildRows (BuildRows) 是一种虚拟方法，此方法的默认实现基于 BuildRoot 中创建的完整树来构建行列表。如果只在 BuildRoot 中创建了根，则应重写此方法来处理展开的行。请参阅下面的初始化 TreeView 以了解更多信息。

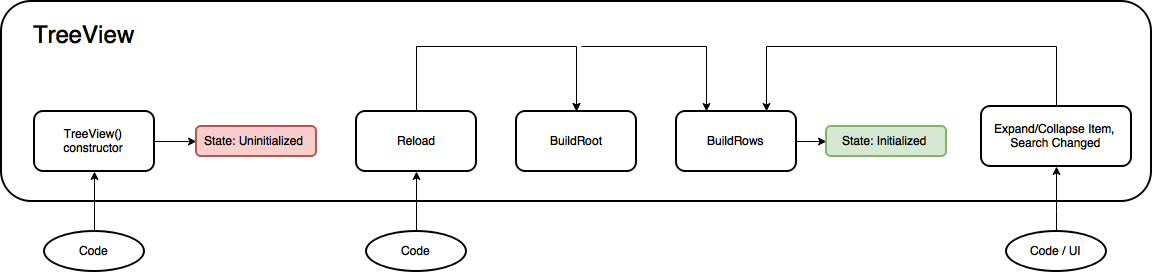

这张图总结了 TreeView 生命周期中 BuildRoot 和 BuildRows 事件方法的排序和重复情况。请注意，每次调用 Reload 时都会调用一次 BuildRoot 方法。调用 BuildRows 的次数更频繁，因为在调用 Reload 时（在 BuildRoot 之后）会调用一次，而每次展开或折叠 TreeViewItem 时也会调用。
初始化 TreeView
从 TreeView 对象调用 Reload 方法时，将初始化 TreeView。
可通过两种方法来设置 TreeView：
1.创建完整树 - 为树模型数据中的所有项创建 TreeViewItem。这是默认设置，只需较少的代码即可设置。从 TreeView 对象调用 BuildRoot 时，将构建完整树。
2.仅创建展开的项 - 这种方法要求重写 BuildRows 来手动控制显示的行，而 BuildRoot 仅用于创建根 TreeViewItem。这种方法最适合于大型数据集或经常更改的数据。
对于小型数据集或对于不经常更改的数据，请使用第一种方法。对大型数据集或经常更改的数据，请使用第二种方法，因为仅创建展开的项而非创建完整树的速度将更快。
可通过三种方式设置 TreeViewItem：
创建从头开始初始化的具有子项、父项和深度的
TreeViewItem。创建具有父项和子项的
TreeViewItem，然后使用 SetupDepthsFromParentsAndChildren 设置深度。创建只有深度信息的
TreeViewItem，然后使用 SetupDepthsFromParentsAndChildren 设置父项和子项引用。
示例
要查看下面显示的示例的项目和源代码，请下载 TreeViewExamples.zip。
示例 1：简单 TreeView
要创建 TreeView，请创建一个扩展 TreeView 类的类，并实现抽象方法 BuildRoot。以下示例将创建一个简单 TreeView。
class SimpleTreeView : TreeView
{
public SimpleTreeView(TreeViewState treeViewState)
: base(treeViewState)
{
Reload();
}
protected override TreeViewItem BuildRoot ()
{
// 每次调用 Reload 时都调用 BuildRoot，从而确保使用数据
// 创建 TreeViewItem。此处，我们将创建固定的一组项。在真实示例中，
// 应将数据模型传入 TreeView 以及从模型创建的项。
// 此部分说明 ID 应该是唯一的。根项的深度
// 必须为 -1，其余项的深度在此基础上递增。
var root = new TreeViewItem {id = 0, depth = -1, displayName ="Root"};
var allItems = new List<TreeViewItem>
{
new TreeViewItem {id = 1, depth = 0, displayName = "Animals"},
new TreeViewItem {id = 2, depth = 1, displayName = "Mammals"},
new TreeViewItem {id = 3, depth = 2, displayName = "Tiger"},
new TreeViewItem {id = 4, depth = 2, displayName = "Elephant"},
new TreeViewItem {id = 5, depth = 2, displayName = "Okapi"},
new TreeViewItem {id = 6, depth = 2, displayName = "Armadillo"},
new TreeViewItem {id = 7, depth = 1, displayName = "Reptiles"},
new TreeViewItem {id = 8, depth = 2, displayName = "Crocodile"},
new TreeViewItem {id = 9, depth = 2, displayName = "Lizard"},
};
// 用于初始化所有项的 TreeViewItem.children 和 .parent 的实用方法。
SetupParentsAndChildrenFromDepths (root, allItems);
//返回树的根
return root;
}
}
此示例中使用了深度信息来构建 TreeView。最后，调用 SetupDepthsFromParentsAndChildren 来设置 TreeViewItem 的父项数据和子项数据。
请注意，可通过两种方法设置 TreeViewItem：直接设置父项和子项，或使用 AddChild 方法，如以下示例所示：
protected override TreeViewItem BuildRoot()
{
var root = new TreeViewItem { id = 0, depth = -1, displayName = "Root" };
var animals = new TreeViewItem { id = 1, displayName = "Animals" };
var mammals = new TreeViewItem { id = 2, displayName = "Mammals" };
var tiger = new TreeViewItem { id = 3, displayName = "Tiger" };
var elephant = new TreeViewItem { id = 4, displayName = "Elephant" };
var okapi = new TreeViewItem { id = 5, displayName = "Okapi" };
var armadillo = new TreeViewItem { id = 6, displayName = "Armadillo" };
var reptiles = new TreeViewItem { id = 7, displayName = "Reptiles" };
var croco = new TreeViewItem { id = 8, displayName = "Crocodile" };
var lizard = new TreeViewItem { id = 9, displayName = "Lizard" };
root.AddChild(animals);
animals.AddChild(mammals);
animals.AddChild(reptiles);
mammals.AddChild(tiger);
mammals.AddChild(elephant);
mammals.AddChild(okapi);
mammals.AddChild(armadillo);
reptiles.AddChild(croco);
reptiles.AddChild(lizard);
SetupDepthsFromParentsAndChildren(root);
return root;
}
上面的 SimpleTreeView 类的替代 BuildRoot 方法
以下示例显示了包含 SimpleTreeView 的 EditorWindow。TreeView 以 TreeViewState 实例构造而成。TreeView 的实现函数应确定此视图状态的处理方式：状态是否应该持续到下一个 Unity 会话，或者是否应该仅在重新加载脚本之后（进入播放模式或重新编译脚本时）保留其状态。在此示例中，TreeViewState 在 EditorWindow 中被序列化，确保了 TreeView 在关闭并重新打开 Editor 时保留其状态。
using System.Collections.Generic;
using UnityEngine;
using UnityEditor.IMGUI.Controls;
class SimpleTreeViewWindow : EditorWindow
{
// SerializeField 用于确保将视图状态写入窗口
// 布局文件。这意味着只要窗口未关闭，即使重新启动 Unity，也会保持
// 状态。如果省略该属性，仍然会序列化/反序列化状态。
[SerializeField] TreeViewState m_TreeViewState;
//TreeView 不可序列化，因此应该通过树数据对其进行重建。
SimpleTreeView m_SimpleTreeView;
void OnEnable ()
{
//检查是否已存在序列化视图状态（在程序集重新加载后
// 仍然存在的状态）
if (m_TreeViewState == null)
m_TreeViewState = new TreeViewState ();
m_SimpleTreeView = new SimpleTreeView(m_TreeViewState);
}
void OnGUI ()
{
m_SimpleTreeView.OnGUI(new Rect(0, 0, position.width, position.height));
}
// 将名为 "My Window" 的菜单添加到 Window 菜单
[MenuItem ("TreeView Examples/Simple Tree Window")]
static void ShowWindow ()
{
// 获取现有打开的窗口；如果没有，则新建一个窗口：
var window = GetWindow<SimpleTreeViewWindow> ();
window.titleContent = new GUIContent ("My Window");
window.Show ();
}
}
示例 2：多列 TreeView

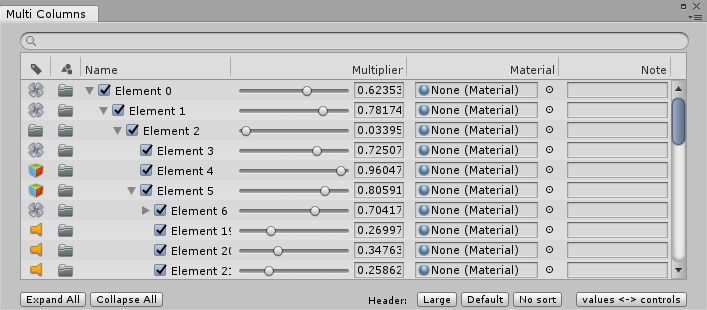

此示例展示了使用 MultiColumnHeader 类的多列 TreeView。
MultiColumnHeader 支持以下功能：对项重命名、多选、对项重新排序、使用常规 IMGUI 控件（如滑动条和对象字段）自定义行内容、对列进行排序以及对行进行过滤和搜索。
此示例使用 TreeElement 和 TreeModel 类创建数据模型。TreeView 从此“TreeModel”获取数据。此示例中内置了 TreeElement 和 TreeModel 类来演示 TreeView 类的功能。这些类已包含在 TreeView 示例项目 (TreeViewExamples.zip) 中。此示例还显示了如何将树模型结构序列化为 ScriptableObject 并保存在资源中。
[Serializable]
//TreeElement 数据类已经过扩展以便保存额外数据，您可以在前端 TreeView 中显示和编辑这些数据。
internal class MyTreeElement : TreeElement
{
public float floatValue1, floatValue2, floatValue3;
public Material material;
public string text = "";
public bool enabled = true;
public MyTreeElement (string name, int depth, int id) : base (name, depth, id)
{
floatValue1 = Random.value;
floatValue2 = Random.value;
floatValue3 = Random.value;
}
}
以下 ScriptableObject 类可确保在序列化树时数据仍保留在资源中。
[CreateAssetMenu (fileName = "TreeDataAsset", menuName = "Tree Asset", order = 1)]
public class MyTreeAsset : ScriptableObject
{
[SerializeField] List<MyTreeElement> m_TreeElements = new List<MyTreeElement> ();
internal List<MyTreeElement> treeElements
{
get { return m_TreeElements; }
set { m_TreeElements = value; }
}
}
构造 MultiColumnTreeView 类
以下示例显示了 MultiColumnTreeView 类的代码段，说明了如何实现多列 GUI。请在 TreeView 示例项目 (TreeViewExamples.zip) 中查找完整的源代码。
public MultiColumnTreeView (TreeViewState state,
MultiColumnHeader multicolumnHeader,
TreeModel<MyTreeElement> model)
: base (state, multicolumnHeader, model)
{
// 自定义设置
rowHeight = 20;
columnIndexForTreeFoldouts = 2;
showAlternatingRowBackgrounds = true;
showBorder = true;
customFoldoutYOffset = (kRowHeights - EditorGUIUtility.singleLineHeight) * 0.5f;
extraSpaceBeforeIconAndLabel = kToggleWidth;
multicolumnHeader.sortingChanged += OnSortingChanged;
Reload();
}
上面代码示例的自定义更改中进行了以下调整：
rowHeight = 20：将默认高度（基于 EditorGUIUtility.singleLineHeight 的 16 点）更改为 20，为 GUI 控件增加更多空间。columnIndexForTreeFoldouts = 2：在该示例中，因为此值设置为 2，折叠箭头显示在第三列中（请参阅上图）。如果未更改此值，折叠箭头将在第一列中显示，因为默认情况下“columnIndexForTreeFoldouts”为 0。showAlternatingRowBackgrounds = true：启用交替的行背景颜色，使每行的显示更清楚。showBorder = true：在 TreeView 周围留出边距，以便显示一个细边框将其与其余内容分隔开customFoldoutYOffset = (kRowHeights - EditorGUIUtility.singleLineHeight) * 0.5f：使折叠箭头在行中垂直居中 - 请参阅下面的自定义 GUI。extraSpaceBeforeIconAndLabel = 20：在树标签前留出空间，以便显示开关按钮。multicolumnHeader.sortingChanged += OnSortingChanged：为事件分配一个方法，用于检测标题组件中排序何时发生更改（单击标题列时）以便 TreeView 的行也更改以反映排序状态。
自定义 GUI
如果使用默认的 RowGUI 处理方法，TreeView 将看起来与上面的 SimpleTreeView 示例相似，只包含折叠箭头和标签。为每一项使用多个数据值时，必须重写 RowGUI 方法来显示这些值。
protected override void RowGUI (RowGUIArgs args)
以下代码示例是 RowGUIArgs 结构的参数结构。
protected struct RowGUIArgs
{
public TreeViewItem item;
public string label;
public Rect rowRect;
public int row;
public bool selected;
public bool focused;
public bool isRenaming;
public int GetNumVisibleColumns ()
public int GetColumn (int visibleColumnIndex)
public Rect GetCellRect (int visibleColumnIndex)
}
可以扩展 TreeViewItem 并添加更多用户数据（创建一个派生自 TreeViewItem 的类）。然后，可以在 RowGUI 回调中使用此用户数据。下面提供了一个这样的示例。请参阅 override void RowGUI - 此示例将输入项转换为 TreeViewItem<MyTreeElement>。
有三个与列处理相关的方法：GetNumVisibleColumns、GetColumn 和 GetCellRect。只有在使用 MultiColumnHeader 构造 TreeView 时才能调用这些方法，否则会抛出异常。
protected override void RowGUI (RowGUIArgs args)
{
var item = (TreeViewItem<MyTreeElement>) args.item;
for (int i = 0; i < args.GetNumVisibleColumns (); ++i)
{
CellGUI(args.GetCellRect(i), item, (MyColumns)args.GetColumn(i), ref args);
}
}
void CellGUI (Rect cellRect, TreeViewItem<MyTreeElement> item, MyColumns column, ref RowGUIArgs args)
{
// 使用 EditorGUIUtility.singleLineHeight 垂直居中单元格。
// 这样可以更轻松地在单元格中放置控件和图标。
CenterRectUsingSingleLineHeight(ref cellRect);
switch (column)
{
case MyColumns.Icon1:
// 绘制自定义纹理
GUI.DrawTexture(cellRect, s_TestIcons[GetIcon1Index(item)], ScaleMode.ScaleToFit);
break;
case MyColumns.Icon2:
//绘制自定义纹理
GUI.DrawTexture(cellRect, s_TestIcons[GetIcon2Index(item)], ScaleMode.ScaleToFit);
break;
case MyColumns.Name:
// 在标签文本的左侧创建一个开关按钮
Rect toggleRect = cellRect;
toggleRect.x += GetContentIndent(item);
toggleRect.width = kToggleWidth;
if (toggleRect.xMax < cellRect.xMax)
item.data.enabled = EditorGUI.Toggle(toggleRect, item.data.enabled);
// 默认图标和标签
args.rowRect = cellRect;
base.RowGUI(args);
break;
case MyColumns.Value1:
// 显示值 1 的 Slider 控件
item.data.floatValue1 = EditorGUI.Slider(cellRect, GUIContent.none, item.data.floatValue1, 0f, 1f);
break;
case MyColumns.Value2:
// 显示材质的 ObjectField
item.data.material = (Material)EditorGUI.ObjectField(cellRect, GUIContent.none, item.data.material,
typeof(Material), false);
break;
case MyColumns.Value3:
// 显示数据文本字符串的 TextField
item.data.text = GUI.TextField(cellRect, item.data.text);
break;
}
}
关于 TreeView 的常见问题解答
问：在我的 TreeView 子类中有函数 BuildRoot 和 RowGUI。为构建函数中添加的每个 TreeViewItem 都调用 RowGUI，还是仅针对屏幕上滚动视图中可见的项调用该方法？
答：仅针对屏幕上可见的项调用 RowGUI。例如，如果有 10,000 项，仅针对屏幕上的 20 个可见项调用 RowGUI。
问：我可以获取屏幕上可见行的索引吗？
答：可以。使用 GetFirstAndLastVisibleRows 方法。
问：我可以获取 BuildRows 中构建的行列表吗？
答：可以。使用 GetRows 方法。
问：任何被重写的函数都必须调用 base.Method 吗？
答：仅当该方法具有要扩展的默认行为时才需要。
问：我只想创建项列表（不是树）。必须创建根吗？
答：是的，必须有一个根。可以创建根项并设置 root.children = rows 来加快设置。
问：我已经在行中添加了一个 Toggle，为什么我点击它时，不能跳转选到这一行？
答：默认情况下，只有在行内容不占用鼠标时才会选中该行。在这里，您的 Toggle 消耗了这个事件。要解决此问题，请在调用 Toggle 按钮之前使用 SelectionClick 方法。
问：在调用所有 RowGUI 方法之前或之后，是否可以使用其他方法？
答：可以。请参阅 BeforeRowsGUI 和 AfterRowsGUI 的 API 文档。
问：有没有一种简单的方法可以将按键焦点从 API 返回到 TreeView？如果我在行中选择 FloatField，该行的选择功能变为灰色。如何让它再次变蓝？
答：蓝色表示当前具有按键焦点的行。由于 FloatField 获得了焦点，因此 TreeView 会失去焦点，所以这是预期的行为。在需要时设置 GUIUtility.keyboardControl = treeViewControlID。
问：如何将 id 转换为 TreeViewItem？
答：使用 FindItem 或 FindRows。
问：当用户在 TreeView 中更改其选择时，我如何收到回调？
答：重写 SelectionChanged 方法（其他有用的回调：DoubleClickedItem 和 ContextClickedItem）。
