IMGUI 控件类型

可以创建许多不同的 IMGUI 控件。本部分列出了所有可用的显示控件和交互式控件。此外还有其他影响控件布局的 IMGUI 函数;在本指南的布局部分介绍了这些函数。

Label

Label 为非交互式控件。此控件仅用于显示目的。不能单击,也不能以其他方式进行移动。此控件最适合于纯粹显示信息之用。

/* GUI.Label 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    void OnGUI ()
    {
        GUI.Label (new Rect (25, 25, 100, 30), "Label");
    }

}

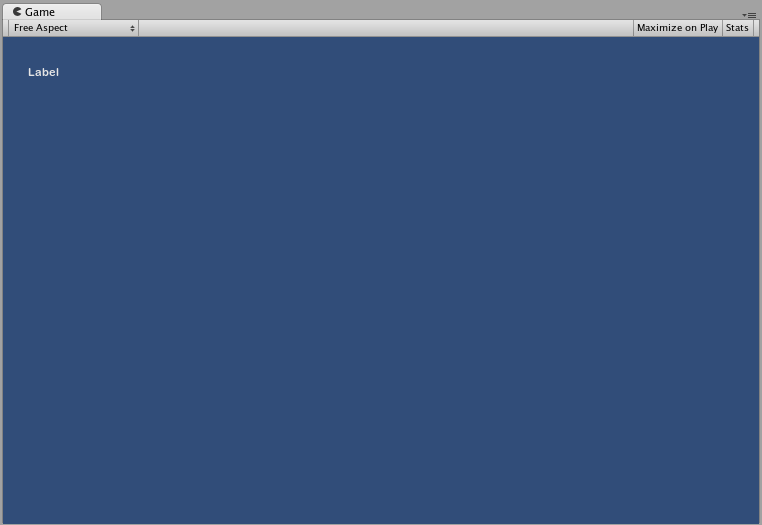

示例代码创建的 Label
示例代码创建的 Label

Button

Button 是典型的交互式按钮。点击按钮时,无论鼠标按下多久,都只会响应一次。松开鼠标按键后会立即响应。

基本用法

在 UnityGUI 中,点击 Button 时将返回 true。要在点击 Button 时执行某些代码,应将 GUI.Button 函数包裹在 if 语句中。if 语句内部是点击 Button 时将执行的代码。

/* GUI.Button 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    void OnGUI ()
    {
        if (GUI.Button (new Rect (25, 25, 100, 30), "Button"))
        {
            // 点击 Button 时执行此代码
        }
    }

}


示例代码创建的 Button
示例代码创建的 Button

RepeatButton

RepeatButton 是常规 Button 的变体。区别在于,__RepeatButton__ 将响应鼠标按键保持按下状态的每一帧。由此可以创建单击并保持功能。

基本用法

在 UnityGUI 中,点击 RepeatButton 的每一帧都将返回 true。要在 Button 保持点击状态时执行某些代码,应将 GUI.RepeatButton 函数包裹在 if 语句中。if 语句内部是 RepeatButton 保持点击状态时将执行的代码。

/* GUI.RepeatButton 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    void OnGUI ()
    {
        if (GUI.RepeatButton (new Rect (25, 25, 100, 30), "RepeatButton"))
        {
            // RepeatButton 保持点击状态时的每一帧都将执行此代码
        }
    }

}

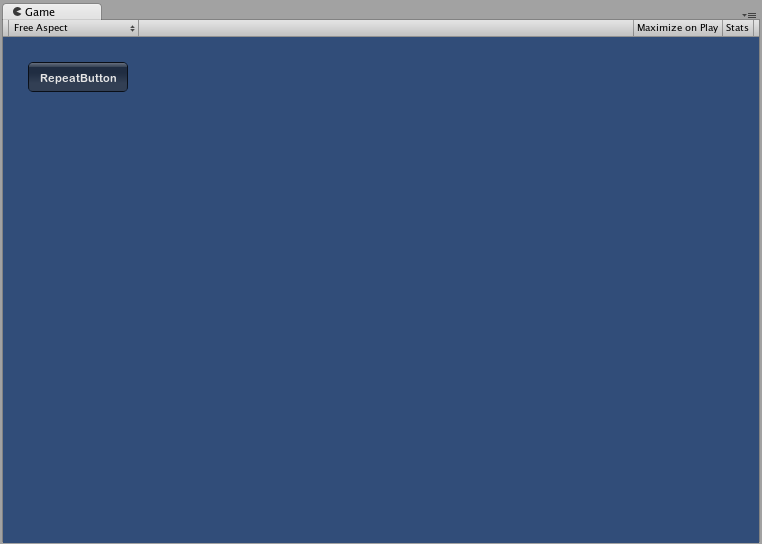

示例代码创建的 Repeat Button
示例代码创建的 Repeat Button

TextField

TextField 控件是一个包含文本字符串的交互式可编辑单行字段。

基本用法

TextField 将始终显示一个字符串。必须提供要在 TextField 中显示的字符串。对字符串进行编辑时,TextField 函数将返回已编辑的字符串。

/* GUI.TextField 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private string textFieldString = "text field";

    void OnGUI ()
    {
        textFieldString = GUI.TextField (new Rect (25, 25, 100, 30), textFieldString);
    }

}

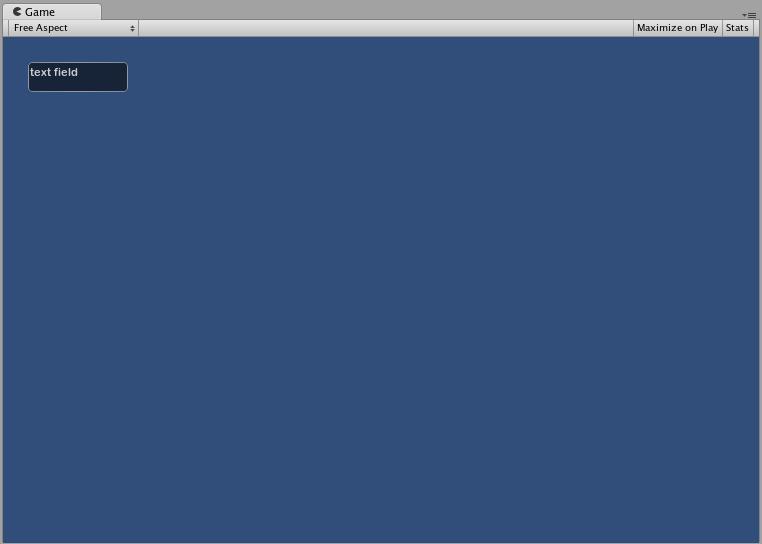

示例代码创建的 TextField
示例代码创建的 TextField

TextArea

TextArea 控件是一个包含文本字符串的交互式可编辑多行区域。

基本用法

TextArea 将始终显示一个字符串。必须提供要在 TextArea 中显示的字符串。对字符串进行编辑时,TextArea 函数将返回已编辑的字符串。

/* GUI.TextArea 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private string textAreaString = "text area";

    void OnGUI ()
    {
        textAreaString = GUI.TextArea (new Rect (25, 25, 100, 30), textAreaString);
    }

}


示例代码创建的 TextArea
示例代码创建的 TextArea

Toggle

Toggle 控件创建具有持久开/关状态的复选框。用户可通过点击该复选框来更改状态。

基本用法

Toggle 开/关状态由 true/false 布尔值表示。必须提供布尔值作为参数来使 Toggle 表示实际状态。如果点击,则 Toggle 函数将返回一个新的布尔值。为了捕获此交互性,必须指定布尔值来接受 Toggle 函数的返回值。

/* GUI.Toggle 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{
    private bool toggleBool = true;

    void OnGUI ()
    {
        toggleBool = GUI.Toggle (new Rect (25, 25, 100, 30), toggleBool, "Toggle");
    }
}

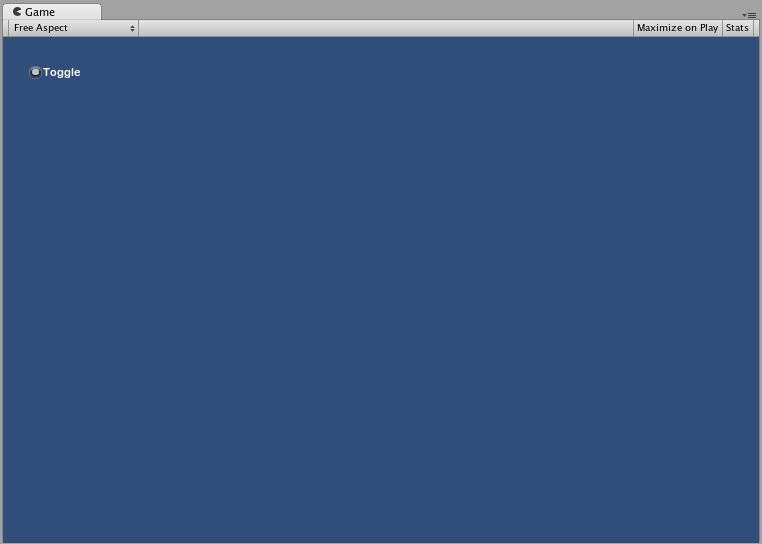

示例代码创建的 Toggle
示例代码创建的 Toggle

Toolbar

Toolbar 控件本质上是一行 Button。在 Toolbar 上,一次只能有一个 Button 处于激活状态,并且此 Button 将一直保持激活状态,直到点击其他 Button。此行为模拟典型 Toolbar 的行为。在 Toolbar 上可以定义任意数量的 Button。

基本用法

Toolbar 中处于激活状态的 Button 通过整数加以跟踪。必须在函数中提供整数作为参数。要使 Toolbar 具有交互性,必须将整数分配给函数的返回值。提供的内容数组中的元素数将决定 Toolbar 中显示的 Button 数。

/* GUI.Toolbar 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private int toolbarInt = 0;
    private string[] toolbarStrings = {"Toolbar1", "Toolbar2", "Toolbar3"};

    void OnGUI ()
    {
        toolbarInt = GUI.Toolbar (new Rect (25, 25, 250, 30), toolbarInt, toolbarStrings);
    }

}

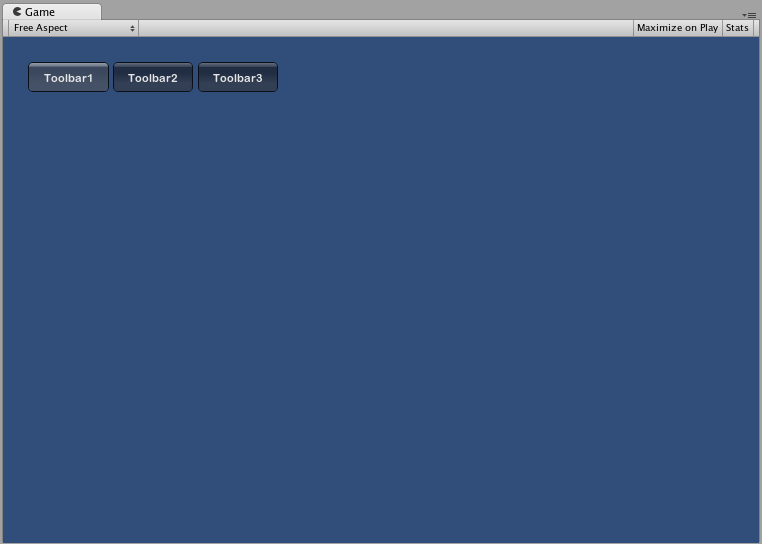

示例代码创建的 Toolbar
示例代码创建的 Toolbar

SelectionGrid

SelectionGrid 控件是一种多行 Toolbar。您可以决定网格中的列数和行数。一次只能激活一个 Button。

基本用法

SelectionGrid 中处于激活状态的 Button 通过整数加以跟踪。必须在函数中提供整数作为参数。要使 SelectionGrid 具有交互性,必须将整数分配给函数的返回值。提供的内容数组中的元素数将决定 SelectionGrid 中显示的 Button 数。还可以通过函数参数指定列数。

/* GUI.SelectionGrid 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private int selectionGridInt = 0;
    private string[] selectionStrings = {"Grid 1", "Grid 2", "Grid 3", "Grid 4"};

    void OnGUI ()
    {
        selectionGridInt = GUI.SelectionGrid (new Rect (25, 25, 300, 60), selectionGridInt, selectionStrings, 2);

    }

}

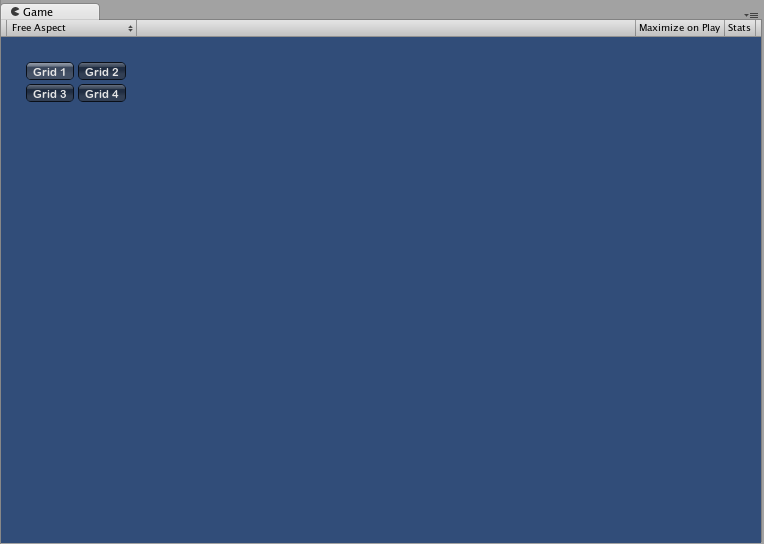

示例代码创建的 SelectionGrid
示例代码创建的 SelectionGrid

HorizontalSlider

HorizontalSlider 控件是一个典型的水平滑钮,可拖动该滑钮来更改介于预定最小值和最大值之间的值。

基本用法

滑钮的位置存储为浮点数。要显示滑钮的位置,请将该浮点数作为函数中的参数之一。此外还有两个值用于确定最小值和最大值。如果希望滑钮可调,请将滑动条值浮点数指定为 Slider 函数的返回值。

/* Horizontal Slider 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private float hSliderValue = 0.0f;

    void OnGUI ()
    {
        hSliderValue = GUI.HorizontalSlider (new Rect (25, 25, 100, 30), hSliderValue, 0.0f, 10.0f);
    }

}

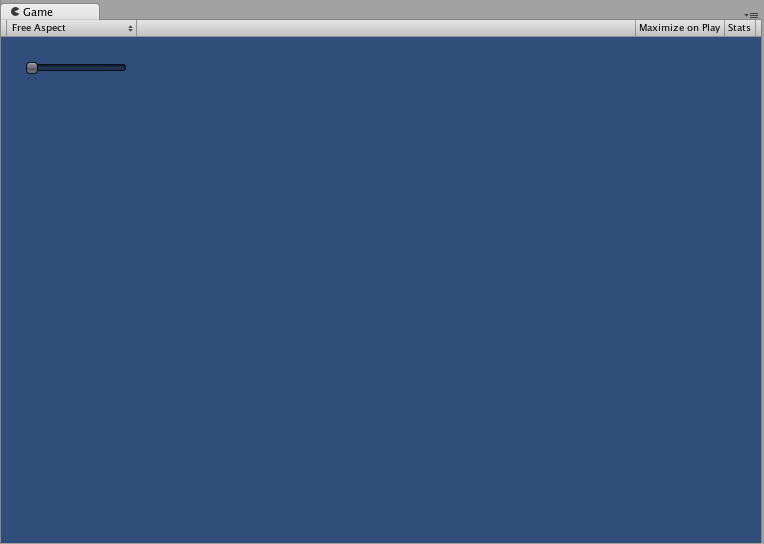

示例代码创建的 Horizontal Slider
示例代码创建的 Horizontal Slider

VerticalSlider

VerticalSlider 控件是一个典型的垂直滑钮,可拖动该滑钮来更改介于预定最小值和最大值之间的值。

基本用法

滑钮的位置存储为浮点数。要显示滑钮的位置,请将该浮点数作为函数中的参数之一。此外还有两个值用于确定最小值和最大值。如果希望滑钮可调,请将滑动条值浮点数指定为 Slider 函数的返回值。

/* Vertical Slider 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private float vSliderValue = 0.0f;

    void OnGUI ()
    {
        vSliderValue = GUI.VerticalSlider (new Rect (25, 25, 100, 30), vSliderValue, 10.0f, 0.0f);
    }

}

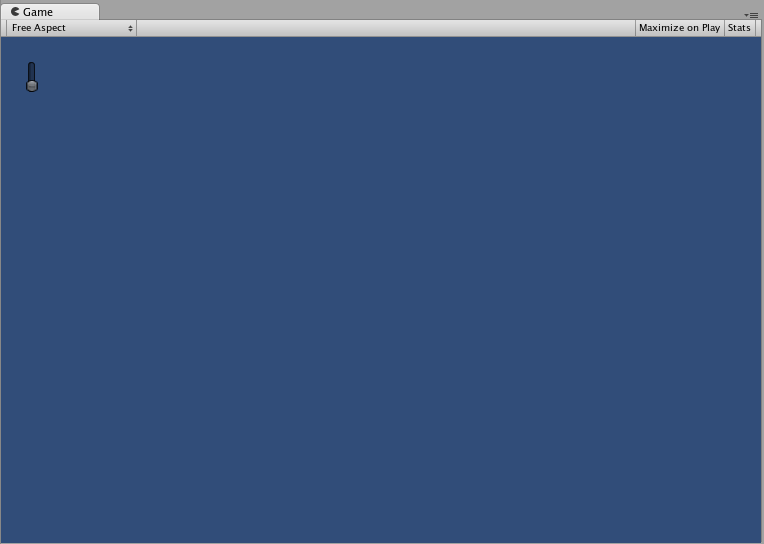

示例代码创建的 Vertical Slider
示例代码创建的 Vertical Slider

HorizontalScrollbar

HorizontalScrollbar 控件类似于 Slider 控件,但在视觉上类似于 Web 浏览器或文字处理程序的滚动元素。此控件用于导航 ScrollView 控件。

基本用法

Horizontal Scrollbar 的实现方式与 Horizontal Slider 相同,但有一个例外:还有一个参数用于控制滚动条滑钮本身的宽度。

/* Horizontal Scrollbar 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{
    private float hScrollbarValue;

    void OnGUI ()
    {
        hScrollbarValue = GUI.HorizontalScrollbar (new Rect (25, 25, 100, 30), hScrollbarValue, 1.0f, 0.0f, 10.0f);
    }

}

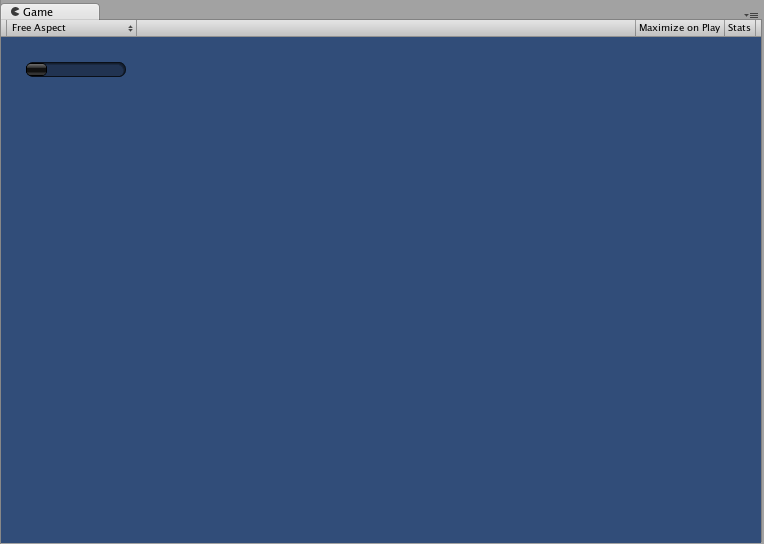

示例代码创建的 Horizontal Scrollbar
示例代码创建的 Horizontal Scrollbar

VerticalScrollbar

VerticalScrollbar 控件类似于 Slider 控件,但在视觉上类似于 Web 浏览器或文字处理程序的滚动元素。此控件用于导航 ScrollView 控件。

基本用法

Vertical Scrollbar 的实现方式与 Vertical Slider 相同,但有一个例外:还有一个参数用于控制滚动条滑钮本身的高度。

/* Vertical Scrollbar 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private float vScrollbarValue;

    void OnGUI ()
    {
        vScrollbarValue = GUI. VerticalScrollbar (new Rect (25, 25, 100, 30), vScrollbarValue, 1.0f, 10.0f, 0.0f);
    }
}

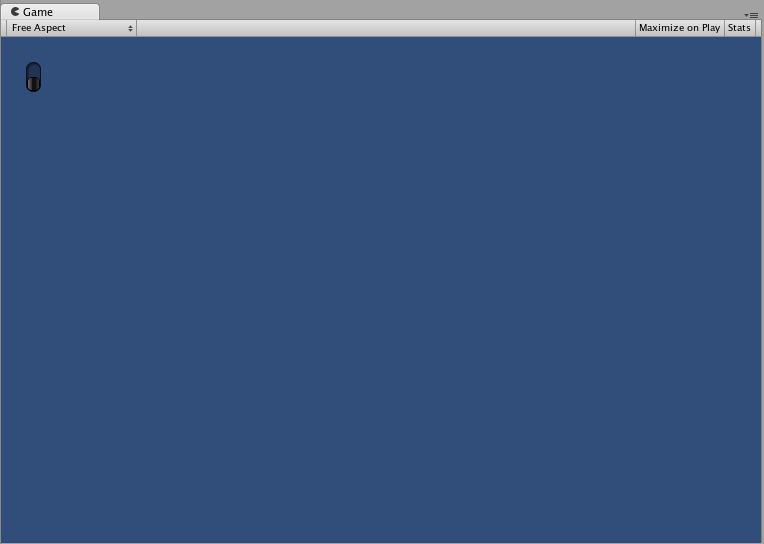

示例代码创建的 Vertical Scrollbar
示例代码创建的 Vertical Scrollbar

ScrollView

ScrollView 控件可显示一个包含更大控件集合的可视区域。

基本用法

ScrollView 需要两个 Rect 作为参数。第一个 Rect 定义 ScrollView 可视区域在屏幕上的位置和大小。第二个 Rect 定义可视区域内包含的空间大小。如果可视区域内的空间大于可视区域,则会根据需要显示滚动条。还必须分配并提供 2D 矢量,该矢量用于存储显示的可视区域的位置。

/* ScrollView 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private Vector2 scrollViewVector = Vector2.zero;
    private string innerText = "I am inside the ScrollView";

    void OnGUI ()
    {
        // 开始 ScrollView
        scrollViewVector = GUI.BeginScrollView (new Rect (25, 25, 100, 100), scrollViewVector, new Rect (0, 0, 400, 400));

        // 在 ScrollView 中放入一些内容
        innerText = GUI.TextArea (new Rect (0, 0, 400, 400), innerText);

        // 结束 ScrollView
        GUI.EndScrollView();
    }

}

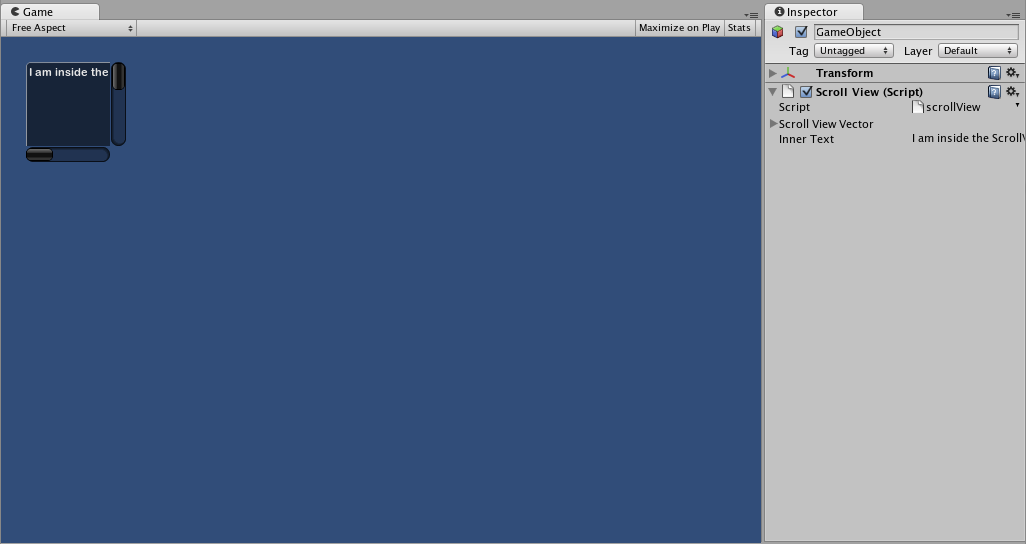

示例代码创建的 ScrollView
示例代码创建的 ScrollView

Window

Window 是可拖动的控件容器。点击时,Window 可获得和失去焦点。因此,实现方式与其他控件略有不同。每个 Window 都有一个 id 编号,并且其内容在一个单独的函数内声明,该函数在 Window 获得焦点时调用。

基本用法

Window 是唯一需要额外函数才能正常工作的控件。必须为 Window 提供 id 编号和要执行的函数名称。在 Window 函数中,可以创建实际行为或包含的控件。

/* Window 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private Rect windowRect = new Rect (20, 20, 120, 50);

    void OnGUI ()
    {
        windowRect = GUI.Window (0, windowRect, WindowFunction, "My Window");
    }

    void WindowFunction (int windowID)
    {
        // 在此处绘制窗口内的任何控件
    }

}

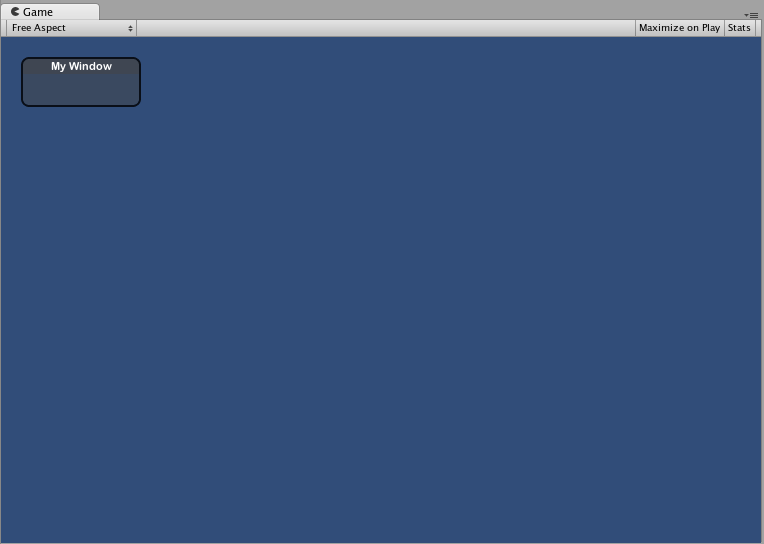

示例代码创建的 Window
示例代码创建的 Window

GUI.changed

要检测用户是否在 GUI 中执行了任何操作(点击按钮、拖动滑动条等),应从脚本中读取 GUI.changed 值。当用户执行了操作时,结果将获得 true,因此可以轻松验证用户输入。

常见的情况是 Toolbar,这种情况下会希望根据 Toolbar 中已点击的 Button 来更改特定值。通常不希望在每次的调用 OnGUI() 中都分配该值,而只在点击其中一个 Button 时才分配该值。

/* GUI.changed 示例 */

using UnityEngine;
using System.Collections;

public class GUITest : MonoBehaviour
{

    private int selectedToolbar = 0;
    private string[] toolbarStrings = {"One", "Two"};

    void OnGUI ()
    {
        // 确定哪个按钮处于激活状态,是否在此帧进行了点击
        selectedToolbar = GUI.Toolbar (new Rect (50, 10, Screen.width - 100, 30), selectedToolbar, toolbarStrings);

        // 如果用户在此帧点击了新的工具栏按钮,我们将处理他们的输入
        if (GUI.changed)
        {
            Debug.Log("The toolbar was clicked");

            if (0 == selectedToolbar)
            {
                Debug.Log("First button was clicked");
            }
            else
            {
                Debug.Log("Second button was clicked");
            }
        }
    }

}


如果用户操作了前面放置的任何 GUI 控件,__GUI.changed__ 将返回 true。
