纹理数组
立方体贴图数组

立方体贴图

__立方体贴图__是六个正方形纹理的集合, 这些纹理代表环境中的反射。六个正方形组成一个包围着对象的虚构立方体的各面; 每个面代表沿世界轴方向(向上、向下、向左、向右、 向前和向后)的视图。

立方体贴图常用于捕获对象的反射或“周围环境”;例如 天空盒环境反射通常使用立方体贴图。

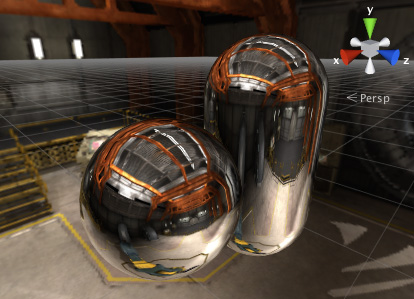

立方体贴图的天空盒和反射
立方体贴图的天空盒和反射

从纹理创建立方体贴图

创建立方体贴图的最快方法是从专门布局的纹理导入它们。 在 Project 窗口中选择纹理,从而在 Inspector 窗口中查看 Import Settings。在 Import Settings 中,将 Texture Type 设置为 DefaultNormal MapSingle Channel__,并将 Texture Shape__ 设置为 Cube。然后,Unity 自动将纹理设置为立方体贴图。

立方体贴图纹理导入类型
立方体贴图纹理导入类型

系统支持几种常用的立方体贴图布局(在大多数情况下,Unity 会自动检测到它们)。

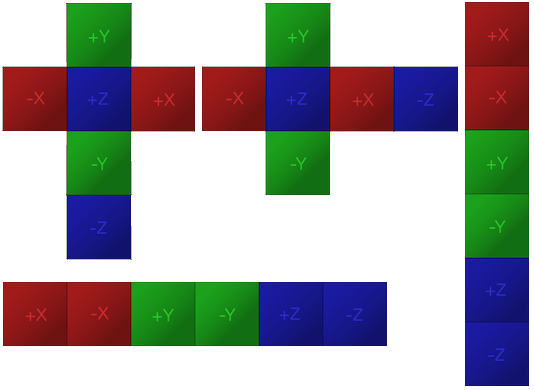

支持垂直和水平交叉布局以及立方体贴图面的列和行:

另一种常见布局是 LatLong(纬度/经度,有时称为圆柱形)。全景图像 常采用此布局:

还可以找到 SphereMap(球形环境贴图)图像:

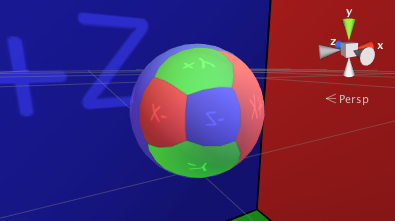

默认情况下,Unity 会查看导入纹理的宽高比以确定上述布局中最合适的 布局。导入时,会生成一个立方体贴图,可将其用于天空盒和反射:

Glossy Reflection 选项可用于立方体贴图纹理,而这些纹理将由 反射探针使用。该模式以特殊方式(镜面卷积)处理 立方体贴图 Mip 级别,然后可用于模拟不同平滑度表面的反射:

在变化平滑度表面上用于反射探针的立方体贴图
在变化平滑度表面上用于反射探针的立方体贴图

旧版立方体贴图资源

Unity 还支持从六个单独的纹理创建立方体贴图。 从菜单中选择 __Assets > Create > Legacy > Cubemap__, 然后将六个纹理拖入检视面板中的空字段内。

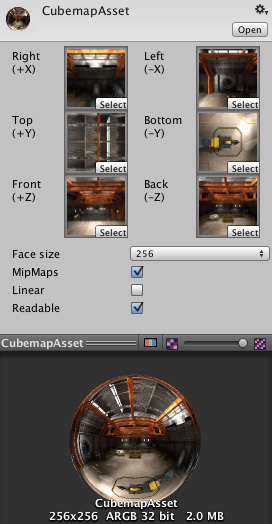

旧版立方体贴图检视面板
旧版立方体贴图检视面板
属性: 功能:
Right..Back 字段 相应立方体贴图面的纹理。
Face Size 每个立方体贴图面的宽度和高度(以像素为单位)。纹理将自动缩放以适应此大小。
Mipmap 是否应该创建 Mipmap?
Linear 立方体贴图是否应该使用线性颜色?
Readable 立方体贴图是否应当允许脚本访问像素数据?

请注意,最好使用立方体贴图纹理导入类型来创建立方体贴图(见上文), 这样就可以压缩立方体贴图纹理数据;可进行边缘修正和光泽反射卷积; 并支持 HDR 立方体贴图。

其他技巧

另一种有用的技巧是使用脚本从 Unity 场景的内容生成立方体贴图。 Camera.RenderToCubemap 函数可从场景中的 任何所需位置记录六个面图像;该函数的脚本参考页面上的代码示例 添加了一条菜单命令来简化此任务。


2018–01–31 页面已修订
