Sprite Renderer

Sprite Renderer 组件用于渲染__精灵__并控制其在 2D 和 3D 项目场景中的可视化效果。

创建精灵 (GameObject > 2D Object > Sprite) 时,Unity 会自动创建一个附加了 Sprite Renderer 组件的游戏对象。还可以通过 Components 菜单 (Component > Rendering > Sprite Renderer) 将该组件添加到现有的游戏对象。

属性

Sprite Renderer Inspector
Sprite Renderer Inspector
属性 功能
Sprite 定义该组件应渲染的精灵纹理。单击右侧的小圆点可打开对象选择器窗口,然后从可用精灵资源列表中进行选择。
Color 定义精灵的顶点颜色,用于对精灵的图像进行着色或重新着色。使用拾色器设置渲染的精灵纹理的顶点颜色。请参阅此表下方的颜色部分以查看示例。
Flip 沿选定的轴翻转精灵纹理。这不会翻转游戏对象的变换位置。
Material 定义用于渲染精灵纹理的材质
Draw Mode 定义精灵尺寸发生变化时的缩放方式。从下拉框中选择以下选项之一。
   Simple 当尺寸发生变化时,整个图像都缩放。这是默认选项。
   Sliced 如果精灵为 9 切片精灵,选择此模式。
       Size          (Sliced 或 Tiled) 输入精灵的新 Width 和 Height 值以正确缩放 9 切片精灵。在应用 9 切片属性时,也可使用矩形变换组件工具来缩放精灵。
   Tiled 默认情况下,此模式会使 9 切片精灵的中间部分在精灵尺寸发生变化时平铺而不是缩放。使用 Tile Mode 可控制精灵的平铺行为。
       Continuous 这是默认的 Tile Mode 设置。在 Continuous 模式下,当精灵尺寸发生变化时,中间部分会均匀地平铺。
       Adaptive 在 Adaptive 模式下,精灵纹理在尺寸发生变化时会拉伸,类似于 Simple 模式。当更改的尺寸的缩放大小达到 Stretch Value 时,中间部分开始平铺。
        Stretch Value 使用滑动条设置 0 到 1 之间的值。最大值为 1,表示原始精灵缩放的两倍。
Sorting Layer 设置精灵的排序图层 (Sorting Layer),此图层用于控制渲染期间的精灵优先级。从下拉框中选择现有的排序图层,或创建新的排序图层。
Order In Layer 设置精灵在其排序图层中的渲染优先级。首先渲染编号较低的精灵,编号较高的精灵叠加在前者之上。
Mask Interaction 设置精灵渲染器在与精灵遮罩交互时的行为方式。请参阅下面的遮罩交互 (Mask Interaction) 部分中不同选项的示例。
   None 精灵渲染器不与场景中的任何精灵遮罩交互。这是默认选项。
   Visible Inside Mask 精灵在精灵遮罩覆盖精灵的地方是可见的,而在遮罩外部不可见。
   Visible Outside Mask 精灵在精灵遮罩外部是可见的,而在遮罩内部不可见。精灵遮罩会隐藏其覆盖的精灵部分。
Sprite Sort Point 在计算精灵和摄像机之间的距离时,在精灵中心 (Center) 或其轴心点 (Pivot Point) 之间进行选择。请参阅精灵排序点 (Sprite Sort Point) 部分以了解更多详细信息。

详细信息

颜色 (Color)

下图显示了在__精灵渲染器 (Sprite Renderer)__ 的 Color 设置中更改 RGB 值的效果。要更改精灵的不透明度,请更改其 Color 属性的 Alpha (A) 通道的值。

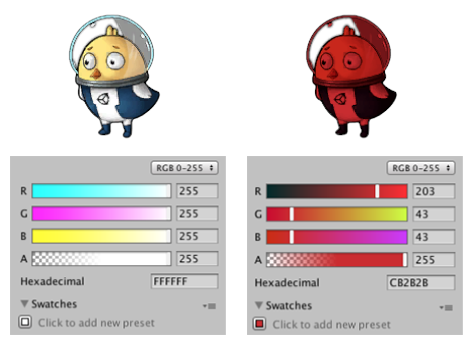

左:原始精灵。右:精灵的 RGB 颜色设置为红色。
左:原始精灵。右:精灵的 RGB 颜色设置为红色。

材质 (Material)

使用材质的材质和着色器设置可控制 Unity 如何渲染材质。请参阅材质、着色器和纹理以了解有关这些设置的更多信息。

新创建的精灵的默认材质为 Sprites - Default。场景光照不会影响此默认精灵。要让精灵对光照做出反应,请指定材质 Default - Diffuse。要执行此操作,请单击 Material 字段旁边的小圆圈以显示对象选择器窗口,然后选择 Default-Diffuse 材质。

遮罩交互 (Mask Interaction)

遮罩交互可控制精灵渲染器与精灵遮罩交互的方式。从下拉菜单中选择 Visible Inside MaskVisible Outside Mask。以下示例演示了使用方形精灵和圆形遮罩时每个选项的影响:

要与精灵遮罩进行交互,请从下拉菜单中选择 Visible Inside MaskVisible Outside Mask

选择 Visible Inside Mask 时 选择 Visible Outside Mask 时

精灵排序点 (Sprite Sort Point)

仅当精灵渲染器的 Draw Mode 设置为 Simple 时,此属性才可用。

在 2D 项目中,主摄像机 (Main Camera) 默认设置为正交投影 (Orthographic Projection) 模式。在此模式下,Unity 按照精灵相对于摄像机的距离(沿着摄像机视图的方向)的顺序渲染精灵。

正交摄像机:Side 视图(上)和 Game 视图(下)
正交摄像机:Side 视图(上)和 Game 视图(下)

默认情况下,精灵的 Sort Point 设置为其 Center,因此 Unity 会测量摄像机的变换位置与精灵的中心之间的距离,以确定它们的渲染顺序。

如果要将 Sort Point 设置为除 Center 以外的值,请选择 Pivot 选项。在 Sprite Editor 中可编辑精灵的 Pivot 位置。


  • 2018–10–05 添加了新功能的定义。
  • 2017.3 版中添加了使用轴心位置对基于精灵的渲染器进行排序的功能 2017.3 版中的新功能
